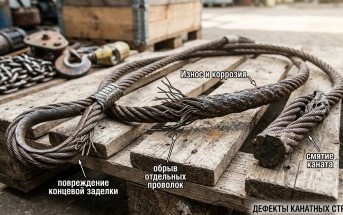

Дефекты канатных стропов

Канатные стропы — один из самых распространенных и надежных видов грузозахватных приспособлений. Они выдерживают колоссальные динамические нагрузки, но даже высокопрочная сталь со временем изнашивается. Регулярный контроль состояния такелажа — это не просто формальное требование техники безопасности, а главное условие безаварийной работы на производстве, стройплощадке или складе. От того, насколько вовремя вы заметите дефекты канатных стропов, зависит сохранность дорогостоящего груза и здоровье людей.

Специалисты компании «Строп-НВР» ежедневно работают с грузоподъемным оборудованием и знают, как важно своевременно выявлять даже мелкие повреждения. В этой статье мы подробно разберем основные нормы браковки, правила визуального осмотра и покажем, при каких дефектах канатная ветвь должна быть немедленно выведена из эксплуатации.

Основные причины износа стальных канатов

Даже при покупке качественного сертифицированного такелажа его рабочий ресурс ограничен физическими свойствами металла и условиями работы. Прежде чем переходить к конкретным видам брака, важно понимать, почему канат вообще начинает разрушаться.

Чаще всего срок службы стропов сокращают следующие факторы:

• Динамические перегрузки. Резкие рывки при подъеме или опускании груза, а также систематическое превышение допустимой грузоподъемности приводят к преждевременной усталости металла. Проволоки теряют свою изначальную упругость и начинают лопаться.
• Механическое трение и заломы. Истирание наружных прядей о сам груз, элементы крана или другие ветви при неправильной зацепке. Особенно быстро канат приходит в негодность, если вы не используете специальные защитные прокладки (чехлы) при строповке грузов с острыми кромками.
• Агрессивная внешняя среда. Высокая влажность, резкие перепады температур, а также прямое воздействие кислот, щелочей или расплавленного металла стремительно провоцируют коррозию. Ржавчина может разъедать сталь как снаружи, так и скрытно изнутри (особенно при повреждении органического сердечника).
• Нарушение схем строповки. Превышение допустимого угла между ветвями (более 90° или 120° в зависимости от схемы), сильное перекручивание, узлы на канате и банально небрежное хранение такелажа ведут к необратимым структурным изменениям прядей.

Классификация дефектов канатных стропов

Чтобы вовремя предотвратить аварию, важно знать, как выглядят критические повреждения такелажа. Все дефекты можно разделить на несколько основных групп: от механических обрывов до структурных изменений самого каната и повреждений фитингов.

Обрывы проволок и прядей

Это самый частый вид износа, который возникает из-за усталости металла при постоянных изгибах каната на крюке крана или вокруг груза.

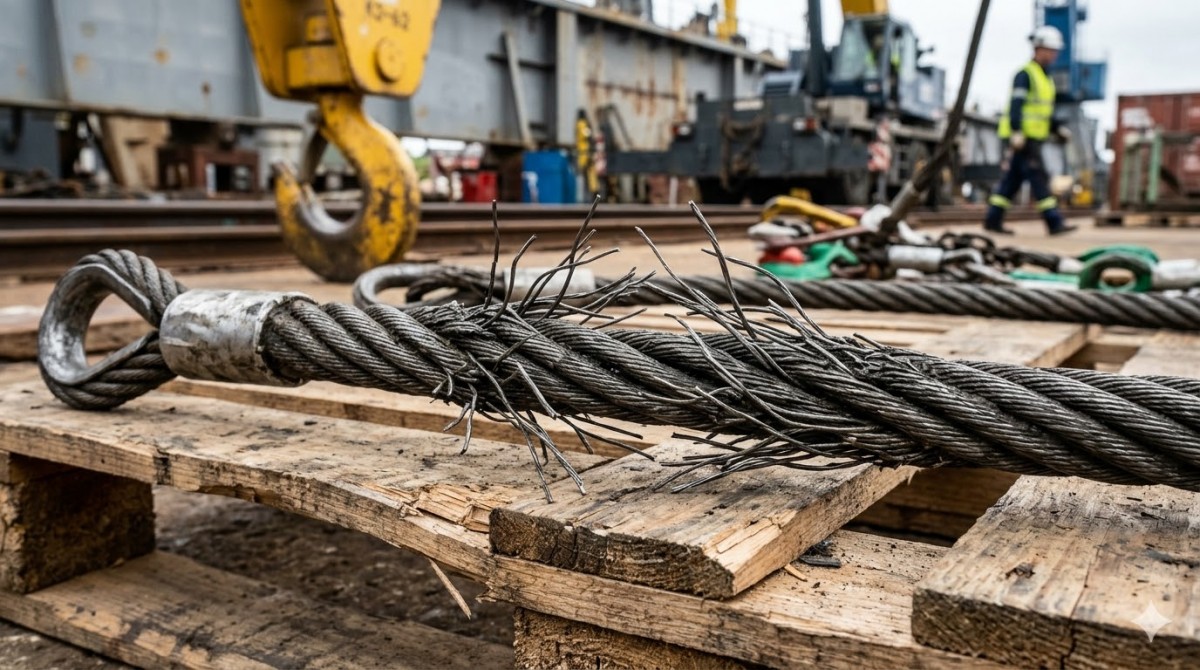

• Обрыв отдельных проволок. Начинается с появления торчащих острых концов («ершей»). Опасность в том, что процесс нарастает лавинообразно. Если вы видите множественные обрывы на небольшом участке (шаге свивки), канат теряет свою несущую способность.
• Обрыв целой пряди. Это критический дефект. При разрыве хотя бы одной пряди из шести строп подлежит немедленной утилизации, так как нагрузка на оставшиеся пряди возрастает критически, и полный обрыв — лишь вопрос времени.

Деформация формы каната

Геометрические изменения профиля каната говорят о серьезных внутренних повреждениях и нарушении распределения нагрузки. К основным деформациям относятся:

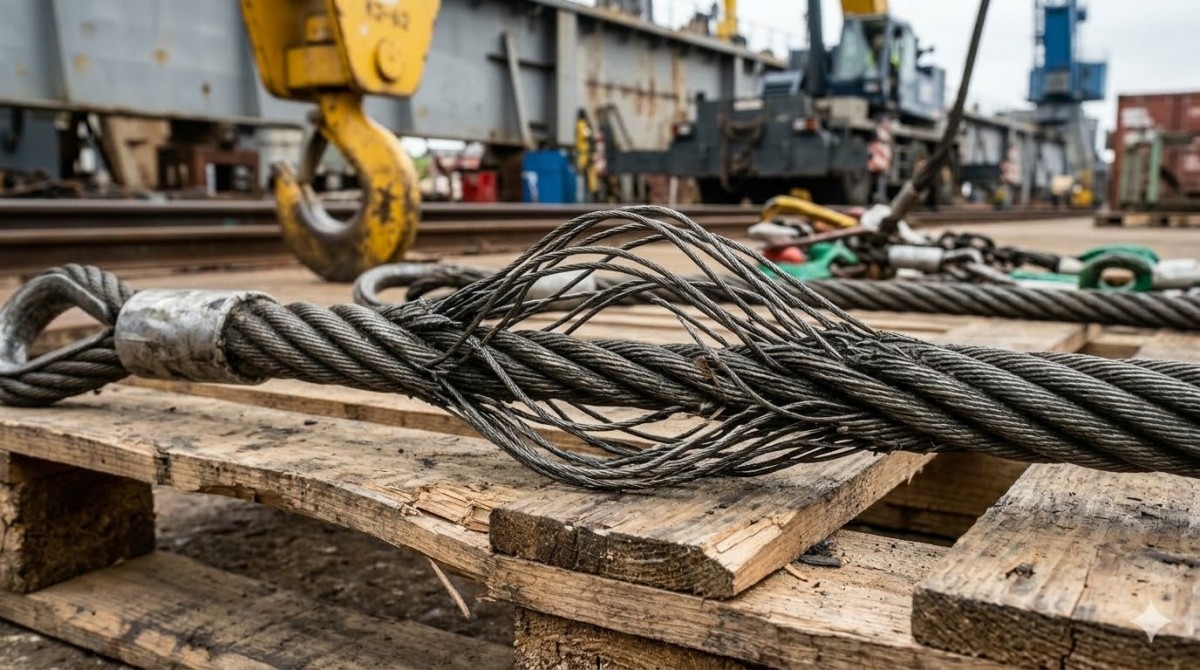

• Корзинообразная деформация. Пряди расходятся в стороны, образуя вздутие, похожее на птичью клетку или корзину. Обычно возникает при резком снятии нагрузки (ослаблении) или скручивании каната.
• Выдавливание сердечника. Внутренний сердечник (органический или стальной) вылезает наружу сквозь наружные пряди. Чаще всего это следствие сильного перекручивания или внезапного ударного рывка.
• Заломы, перегибы и колышки. Образуются, если канат был затянут в петлю, а затем вытянут под нагрузкой. В месте залома структура проволок безвозвратно деформируется, и выпрямить такой строп уже нельзя — он потерял прочность в этой точке.

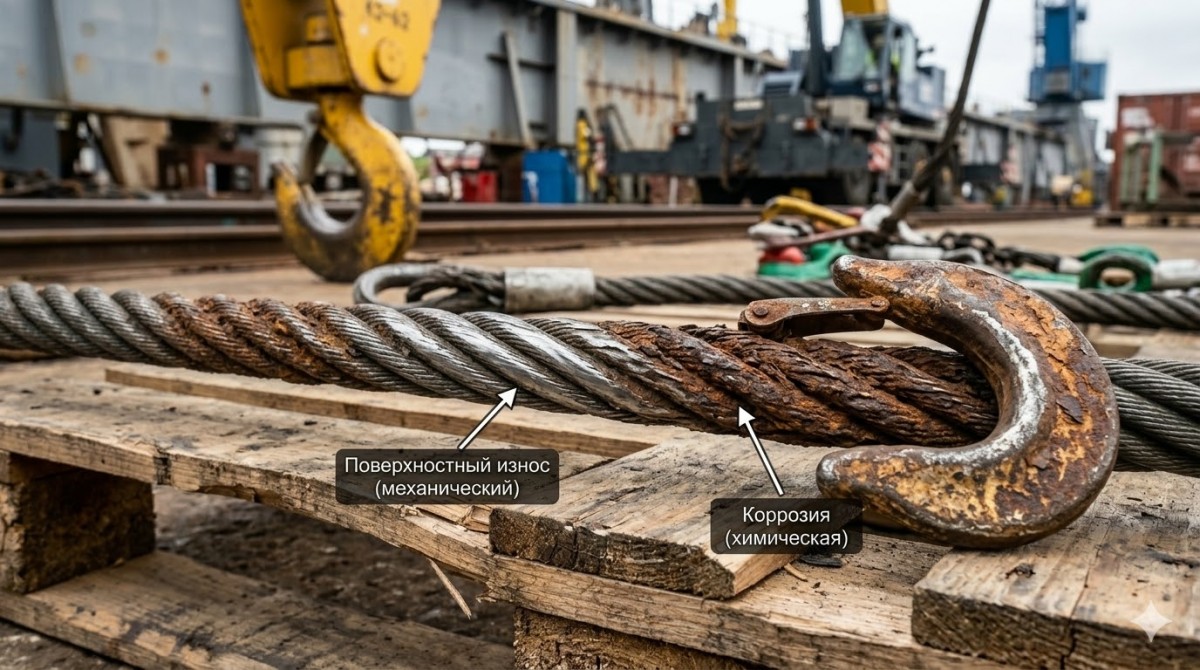

Поверхностный износ и коррозия

Даже если явных разрывов нет, металл истончается со временем.

• Истирание. Возникает при постоянном трении стропа о груз или землю. Наружные проволоки становятся плоскими, из-за чего общий диаметр каната ощутимо уменьшается.
• Коррозия (ржавчина). Опасна тем, что может быть скрытой. Внешняя ржавчина делает проволоки хрупкими и ломкими. Но еще страшнее внутренняя коррозия: если вы замечаете ржавую пыль, сыплющуюся изнутри каната между прядями, это верный признак того, что сердечник пересох, а внутренние проволоки разрушаются.

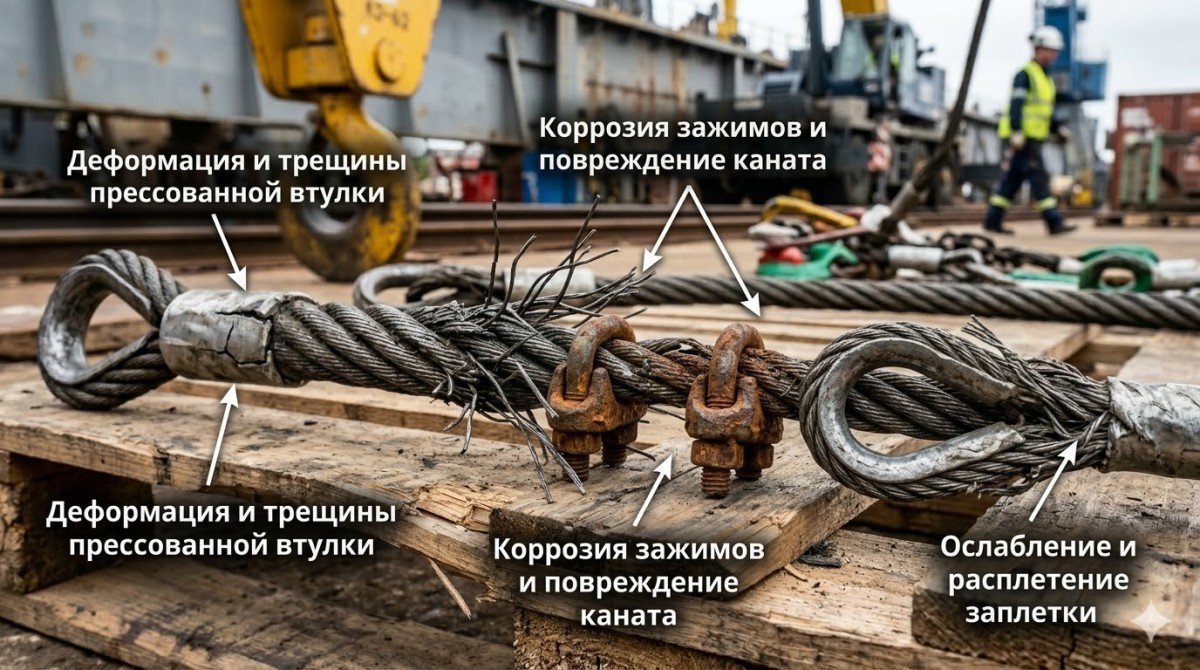

Повреждения элементов заделки концов

Прочность стропа зависит не только от самого каната, но и от того, насколько надежно закреплены петли, крюки и звенья. При осмотре обращайте внимание на следующие элементы:

• Опрессовочные втулки (алюминиевые). Не допускаются трещины на втулке, сильное истирание (уменьшение толщины стенки) или признаки того, что канат начал выскальзывать из обжимов.
• Заплетка. В месте ручной заплетки не должно быть расплетающихся прядей, торчащих кусков проволоки (сверх допустимого) или разрушения обмоточного материала, защищающего концы.
• Фитинги (коуши, крюки, звенья). Строп бракуется, если коуш деформирован или выпал из петли. Крюки и звенья не должны иметь трещин, надрывов, износа зева более чем на 10% от первоначального размера. Отсутствие или неисправность предохранительного замка на крюке — также прямое нарушение.

Нормы браковки канатных стропов

Даже если строп кажется целым, существуют строгие регламенты (ФНП и ГОСТ), при нарушении которых эксплуатация такелажа категорически запрещена. Запомните главное правило: если вы сомневаетесь в надежности каната, его нужно немедленно изъять из работы.

Канатный строп подлежит браковке в следующих случаях:

• Отсутствие или нечитаемость бирки. Если на стропе нет металлической бирки (или она стерта так, что нельзя прочитать грузоподъемность, дату испытаний и серийный номер), использовать его нельзя, даже если сам канат в идеальном состоянии.
• Обрыв пряди. Как мы упоминали выше, обрыв хотя бы одной пряди — это 100% браковка.
• Количество оборванных проволок. Строп бракуется, если число видимых обрывов наружных проволок превышает норму на определенном участке каната. Например, для самых популярных канатов двойной свивки (конструкции 6х19) это 4 обрыва на длине 3 диаметров каната, или 6 обрывов на длине 6 диаметров.
• Уменьшение диаметра каната. Если из-за поверхностного износа или коррозии общий диаметр каната уменьшился на 7% и более (даже без видимых обрывов).
• Износ наружных проволок. Уменьшение диаметра наружных проволок в результате износа или коррозии на 40% и более.
• Износ крюков и звеньев. Уменьшение первоначального сечения крюка или звена более чем на 10%, а также увеличение зева крюка более чем на 5%.

Как правильно проводить визуальный осмотр

Безопасность зависит от регулярности проверок. Проводить осмотр канатных стропов нужно по четкому алгоритму:

1. Периодичность. Стропальщик обязан осматривать такелаж перед каждым использованием. Инженерно-технический работник (ИТР), ответственный за безопасное производство работ, должен проводить детальный осмотр стропов каждые 10 дней (для редко используемых — перед выдачей в работу).
2. Очистка. Перед проверкой канат необходимо очистить от старой смазки, грязи и строительного мусора, иначе вы просто не заметите трещины и обрывы.
3. Проверка маркировки. Убедитесь, что бирка на месте, а данные на ней соответствуют вашим задачам по грузоподъемности.
4. Осмотр по всей длине. Канат осматривается по всей длине с особым вниманием к местам перегибов, заделки концов (втулкам или заплетке) и участкам, которые чаще всего контактируют с грузом.
5. Фиксация результатов. Результаты регулярных проверок ответственным лицом обязательно заносятся в «Журнал учета и осмотра такелажа».

Заключение

Экономия на замене изношенных стропов — это всегда риск, который может стоить слишком дорого. Обрыв груза ведет к порче оборудования, простоям на площадке и, что самое страшное, к несчастным случаям. Регулярно проверяйте такелаж, соблюдайте схемы строповки и вовремя списывайте поврежденные изделия.

Если ваши канатные стропы не прошли проверку и подлежат браковке, не пытайтесь их ремонтировать. Надежнее и безопаснее заказать новый сертифицированный такелаж. В компании «Строп-НВР» вы можете купить канатные стропы любых модификаций: УСК (петлевые и кольцевые), 1СК, 2СК и 4СК («пауки»). Мы производим стропы строго по ГОСТу, проводим испытания каждого изделия и гарантируем безупречное качество заделки концов (опрессовка или ручная заплетка).

Обращайтесь к экспертам «Строп-НВР» — мы поможем подобрать надежные стропы под ваши задачи!
