В такелажных работах есть понятие, которое часто недооценивают — угол строповки. Многие стропальщики, особенно с небольшим опытом, полагаются исключительно на данные бирки: «Раз на стропе написано "грузоподъемность 2 тонны", значит, он поднимет 2 тонны в любом положении». Это опасное заблуждение.
В действительности грузоподъемность стропа — величина переменная, и она напрямую зависит от геометрии, которую вы придаете оснастке при зацепке. В этой статье эксперты «СКСТ» разберут физику процесса, объяснят, как меняется нагрузка в зависимости от угла, и дадут четкие рекомендации, которые помогут избежать аварий на производстве.
Почему угол строповки так важен: физика нагрузок
Чтобы понять, почему допустимый угол между ветвями строп имеет такое значение, нужно вспомнить простейшую физику. Когда вы поднимаете груз одной вертикальной ветвью, вся нагрузка приходится на неё одну. Но как только вы используете многоветвевой строп («паук») и разводите его ветви в стороны, нагрузка на каждую ветвь перестает быть равной простому делению веса груза на количество ветвей.
Векторный анализ нагрузки
На каждую ветвь стропа при подъеме действуют две силы: вертикальная (она удерживает груз от падения) и горизонтальная (она пытается растянуть ветви стропа в стороны).
Чем шире вы разводите ветви стропа, тем больше становится эта «паразитная» горизонтальная сила. В какой-то момент (при достижении определенных углов) натяжение в каждой ветви превышает её номинальную грузоподъемность, даже если общий вес груза кажется «безопасным».
Простая логика:

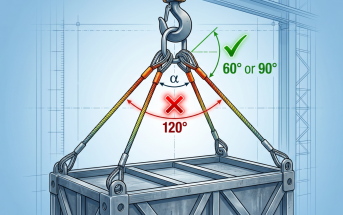

- При угле 0° (ветви строго вертикальны) — нагрузка на ветви минимальна.
- При угле 60° — нагрузка на каждую ветвь возрастает незначительно.
- При угле 90° — нагрузка на ветви возрастает почти в 1.5 раза по сравнению с вертикальным положением.
- При угле 120° — нагрузка на ветви становится критической, и вероятность разрыва возрастает в разы.
Допустимые нормы углов: где «зеленая зона» безопасности?
Регламентирующие документы (РД 10-33-93 и соответствующие ГОСТы) устанавливают строгие ограничения, которыми нельзя пренебрегать.
1. Оптимальный диапазон: до 60 градусов
Это «зеленая зона». Если угол между ветвями стропа составляет 60 градусов (то есть 30 градусов от вертикали для каждой ветви), такелаж работает в штатном, наиболее благоприятном режиме. Нагрузка распределяется максимально эффективно, износ стропа минимален, а риск внезапного разрыва практически отсутствует. Эксперты «Строп-НВР» настоятельно рекомендуют стремиться к этому углу при любой схеме строповки.
2. Рабочая зона: до 90 градусов
Это стандартная рабочая зона для большинства общепромышленных операций. Работа в этом диапазоне разрешена, но требует от стропальщика внимания. При работе под углом 90 градусов вы должны быть уверены в исправности оснастки, так как коэффициент снижения грузоподъемности (из-за угла) уже существенно меняет расчетные данные.
3. Опасная зона: свыше 90 градусов
Эксплуатация стропов с углом между ветвями более 90 градусов категорически запрещена. Это «красная зона». При достижении угла в 120 градусов нагрузка на ветви возрастает настолько, что даже при подъеме груза, который в два раза легче номинальной грузоподъемности стропа, оснастка может не выдержать и лопнуть.
Что делать, если груз широкий (Техническое решение проблемы угла)
Самая частая проблема на стройплощадке или в цеху: стропальщик понимает, что угол стал слишком большим (больше 90°), но длиннее стропов под рукой нет. В этот момент начинается опасная «самодеятельность» — использование подручных средств или зацепы «как получится». Это прямой путь к инциденту.
Проблема высоты подъема
Часто при работе в закрытых помещениях (цехах, ангарах) высота подъема крюка крана ограничена потолком. Использование длинных стропов, чтобы уменьшить угол до идеальных 60°, приводит к тому, что кран упирается в ограничитель, а груз едва отрывается от земли.
Решение: Использование грузоподъемных траверс
Если угол строповки превышает допустимый или высота подъема ограничена, профессиональное решение — применение траверсы.
- Как это работает: Траверса — это жесткая металлическая конструкция (линейная или пространственная), которая навешивается на крюк крана. Уже к концам траверсы крепятся короткие стропы, которые опускаются к грузу строго вертикально.
- Почему это безопасно: Угол строповки становится равным 0° (или близким к нему). Это полностью снимает риск разрыва ветвей из-за критического натяжения, исключает сдавливание груза (что важно для хрупких конструкций) и позволяет максимально эффективно использовать высоту помещения.
Как правильно читать схему строповки (Чек-лист для стропальщика)
Если вам выдали схему строповки, не спешите сразу «цеплять» груз. Внимательно изучите документ, используя этот чек-лист:
- Точки крепления: На схеме всегда указаны конкретные места для зацепки. Не пытайтесь зацепить строп в другом месте «для удобства» — это нарушит центровку и приведет к раскачиванию груза.
- Тип оснастки: Если на схеме указан «цепной паук 4СЦ», это не просто рекомендация. Цепь обладает определенной жесткостью, которая учтена в расчетах. Замена ее на текстиль (СТП) может быть фатальной из-за риска пореза ленты о груз или деформации петли.
- Указанные углы: Ищите на эскизе обозначение углов (например, $alpha le 60^circ$). Если вы видите, что с имеющимися у вас стропами вы не можете выдержать этот угол — подъем выполнять нельзя.
- Примечания: Никогда не игнорируйте мелкий текст внизу схемы. Там часто скрыты критически важные требования: «использовать прокладки под острые углы», «применять распорки» (чтобы груз не смялся под действием веса) или «центр тяжести смещен на Х мм».
Распространенные ошибки: чего делать категорически нельзя
Чтобы ваш такелаж служил долго, а работы проходили без происшествий, исключите эти три действия из своей практики:
- Завязывание узлов: Пытаться укоротить строп, завязав на нем узел — это грубейшее нарушение. Узел «перерезает» волокна ленты или пряди каната, снижая прочность конструкции на 50–70% мгновенно.
- Совет: Если строп короток — используйте сертифицированные соединительные звенья или заказывайте изделие нужной длины в компании «Строп-НВР».
- Игнорирование защиты: Стальной швеллер, двутавр или бетонный блок с арматурой за считанные минуты перерезают текстильный строп.
- Совет: Всегда используйте защитные полиуретановые уголки или металлические накладки. В «Строп-НВР» мы рекомендуем комплектовать стропы защитными чехлами уже на этапе покупки.
- Ручное выравнивание: При подъеме длинномерных грузов (труб, столбов) рабочие часто пытаются выровнять их руками. Это строго запрещено! Вы не сможете удержать многотонную конструкцию, зато можете попасть под удар или быть зажаты.
- Совет: Для управления положением груза в воздухе используйте веревочные оттяжки, закрепленные до начала подъема.
Заключение
Допустимый угол между ветвями строп — это не просто теоретическая цифра, это основа вашей безопасности. Игнорируя этот параметр, вы превращаете грузоподъемную операцию в лотерею, где на кону стоит сохранность оборудования и жизнь людей.
Понимание геометрии строповки — признак высокого профессионализма стропальщика и инженера. Сэкономленные минуты на правильном расчете углов и подборе оснастки окупаются отсутствием аварий и простоев.
Компания «СКСТ» специализируется на производстве надежного такелажа и траверс для любых, даже самых сложных задач. Мы не просто продаем оборудование — мы делимся экспертизой, чтобы ваша работа была безопасной.
