Любые грузоподъемные операции — это зона повышенного риска. Даже самый качественный строп в процессе эксплуатации подвергается колоссальным динамическим и статическим нагрузкам, трению, воздействию влаги, ультрафиолета и перепадам температур. Со временем прочность волокон или металла падает, и в один момент оснастка может просто не выдержать веса груза.
Чтобы предотвратить обрыв, сохранить человеческие жизни и дорогостоящее оборудование, проводятся регулярные испытания стропов.
В этой статье специалисты компании «СКСТ» подробно разбирают, как часто нужно осматривать грузозахватные приспособления, как проходит процедура статических испытаний на стенде и по каким признакам оснастку обязаны немедленно отправить в брак.
Зачем нужны регулярные испытания грузоподъемных стропов?
Необходимость строгого контроля продиктована двумя факторами: законами физики и требованиями законодательства.
Эксплуатация съемных грузозахватных приспособлений (СГП) на территории РФ регламентируется ФНП (Федеральными нормами и правилами в области промышленной безопасности), утвержденными приказом Ростехнадзора № 461. Согласно этому документу, использование непроверенных, немаркированных или поврежденных стропов категорически запрещено.
Систематические испытания и технический осмотр решают три главные задачи:
- Выявление скрытых дефектов. Далеко не каждое критическое повреждение можно заметить при беглом визуальном осмотре. Внутренний перетир сердечника канатного стропа, деформация соединительного звена или усталостные микротрещины в цепях часто проявляют себя только под контролируемой испытательной нагрузкой.
- Юридическая защита предприятия. Случись на объекте нештатная ситуация, первое, что запросит инспектор Ростехнадзора или комиссия по охране труда — это Журнал учета и осмотра такелажных средств. Отсутствие в нем свежих, корректных записей об испытаниях автоматически делает руководство организации виновным в нарушении техники безопасности.
- Прямая экономия бюджета. Своевременное списание одного изношенного текстильного или канатного стропа ценой в несколько тысяч рублей спасает от падения груз стоимостью в миллионы, а саму компанию — от многомиллионных штрафов и заморозки строительной площадки.
Важно помнить: Ни один завод-изготовитель не дает «вечной» гарантии на стропы. Паспортная грузоподъемность изделия гарантируется только при соблюдении правил строповки и регулярном подтверждении его технического состояния.
Периодичность осмотра и испытаний: сроки по закону
В профессиональной среде безопасности грузоподъемных работ необходимо четко разделять два понятия: визуально-инструментальный осмотр и испытания статической нагрузкой.
Согласно регламенту ФНП № 461, полномасштабные статические испытания на стенде проводятся строго в двух случаях:
- При изготовлении (на заводе-производителе перед выпуском партии в продажу). После этого стропу присваивается индивидуальный номер и выдается технический паспорт.
- После проведения ремонта (например, если на цепном стропе заменили концевой захват или соединительное звено).
Важная ремарка: Текстильные стропы (ленточные и круглопрядные) ремонту не подлежат в принципе. При образовании критических дефектов они не ремонтируются и не переиспытываются, а сразу переводятся в категорию брака.
В процессе ежедневной эксплуатации безопасность оснастки поддерживается через систему регулярных осмотров. Закон устанавливает следующую периодичность:
|
Вид контроля |
Кто проводит |
Периодичность |
Суть процедуры |
|
Эксплуатационный |
Стропальщик или крановщик |
Ежедневно (перед началом каждой смены) |
Быстрый визуальный срез: проверка наличия и читаемости бирки, отсутствия узлов, заломов, явных надрывов ленты или торчащих проволочек. |
|
Плановый (периодический) |
ИТР, ответственный за безопасное производство работ |
Каждые 10 дней |
Инструментальный контроль с замерами деформаций. Итог проверки вносится в Журнал учета и осмотра такелажных средств. |
|
Эпизодический |
Ответственный специалист ИТР |
Перед выдачей в работу |
Применяется к стропам, которые хранятся на складе и используются редко (реже одного раза в 10 дней). |
Что делать, если строп вызывает сомнения?
Если в ходе десятидневного осмотра специалист выявляет пограничный износ (например, остаточную деформацию цепи, близкую к критической, или непонятную потерю геометрии коуша), строп временно изымается из работы.
В таком случае предприятие имеет право инициировать внеочередные статические испытания оснастки на специализированном испытательном стенде, чтобы документально подтвердить: способно ли изделие держать заявленную в паспорте нагрузку, или его пора утилизировать.
Виды стропов и особенности их проверки
У каждого такелажного материала свой «запас прочности» и свои профессиональные болезни. То, что для стального каната является рабочей нормой, для полиэстеровой ленты — абсолютный приговор.
Специалисты компании «СКСТ» при проведении ревизии разделяют методики контроля на три группы.
1. Текстильные стропы (ленточные и круглопрядные)
(Маркировки: СТП, СТК, КСК)
Текстиль ценят за малый вес и бережное отношение к хрупким грузам, но это самый уязвимый вид оснастки. Его главные враги — острые кромки плит, агрессивная химия и высокие температуры.
На что смотрят при проверке в первую очередь:
- Состояние бирки. Это базовое правило такелажника: нет бирки (или текст на ней нечитаем) — строп в работу не допускается, даже если визуально он выглядит только что снятым с витрины.
- Целостность швов. Внимательно осматриваются места сшивки несущих петель. Лопнувшие нити — первый индикатор того, что строп подвергали сверхнагрузкам.
- Поверхностные повреждения. Контролер ищет поперечные и продольные порезы ленты, размочаливание краев, а также сквозные прожженные отверстия от брызг сварки.
- Внутренний износ (для круглопрядных). Оценивается целостность внешнего защитного чехла. Если сквозь порез видны несущие полиэстеровые волокна — изделие немедленно бракуется.
2. Канатные стропы
(Маркировки: СКП / УСК1, 4СК)
Стальные канаты работают в условиях жесткого трения. Их проверка требует от инженера предельного внимания к геометрии плетения.
Ключевые точки осмотра:
- Обрывы проволочек. Специалист вычисляет количество лопнувших проволок на шаг свивки (участок каната, на протяжении которого отдельная прядь совершает полный оборот вокруг сердечника).
- Поверхностный износ. Замеряется фактический диаметр каната. Потеря толщины из-за истирания или глубокой коррозии не должна превышать допустимые ГОСТом проценты.
- Деформации формы. Канат отбраковывают при появлении «волнистости», выдавливании металлического или органического сердечника, а также при наличии заломов (перекручиваний).
- Узлы заделки концов. Осматриваются опрессовочные алюминиевые втулки на предмет трещин. Проверяются коуши: они не должны иметь трещин у основания или свободно выпадать из петли.
3. Цепные стропы
(Маркировки: 1СЦ, 4СЦ, УСЦ)
Цепи 8-го и 10-го классов прочности — самые выносливые «бойцы» на строительных площадках, способные работать при экстремальном морозе и в горячих цехах. Однако высоколегированная сталь подвержена коварному явлению — усталости металла.
Что подлежит ревизии:
- Пластическое удлинение. При систематическом перегрузе звенья вытягиваются. Проводится штангенциркулем: если шаг звена увеличился более чем на 5% от номинала, цепь потеряла упругость.
- Уменьшение диаметра сечения. В местах соприкосновения звеньев происходит их взаимное перетирание. Допустимый предел износа прутка — не более 10%.
- Свобода хода. Звенья обязаны легко, без «закусывания» перемещаться относительно друг друга. Если два звена заклинило — геометрия нарушена.
- Состояние крюков и звеньев. Проверяется исправность предохранительных замков на крюках и отсутствие раскрытия зева крюка.

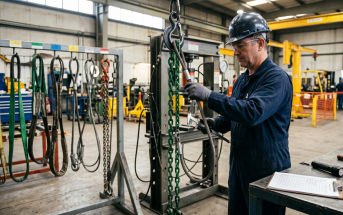

Как проходят испытания статической нагрузкой
Периодический осмотр позволяет выявить видимые дефекты, но главным подтверждением надежности съемных грузозахватных приспособлений остаются статические испытания. Проводить их в кустарных условиях — например, подвешивая случайный тяжелый блок в цеху — категорически запрещено и опасно.
Профессиональная проверка стропов выполняется на специализированных гидравлических или механических испытательных стендах, которые обеспечивают плавное нарастание усилия и точную фиксацию параметров.
Технология и параметры проверки
Процесс статических испытаний регламентируется профильными ГОСТами (в зависимости от материала стропа) и включает в себя несколько обязательных этапов:
- Расчет испытательной нагрузки. По общему правилу, зафиксированному в нормативной документации, стропы испытывают статической нагрузкой, которая на 25% превышает их паспортную грузоподъемность (коэффициент перегруза равен 1,25). Например, если текстильный строп рассчитан на работу с весом 2 тонны, на стенде к нему приложат усилие в 2,5 тонны.
- Фиксация на стенде. Изделие закрепляется в захватах испытательной машины так же, как оно будет работать на реальном объекте (через коуши, петли или концевые звенья).
- Выдержка под нагрузкой. Натяжение увеличивается плавно, без рывков. После достижения целевого показателя строп оставляют в натянутом состоянии на определенное время. Для новых и отремонтированных изделий стандартное время выдержки составляет не менее 10 минут.
- Снятие нагрузки и финальный контроль. После ослабления натяжения специалист проводит повторный тщательный осмотр. Изделие признается выдержавшим испытание только в том случае, если на нем полностью отсутствуют остаточные деформации, трещины, разрывы нитей, смещения каната во втулках или признаки разрушения.
Документальное оформление результатов
Просто провести испытание на стенде недостаточно — результаты необходимо легализовать. Без правильного пакета документов строп считается непригодным к эксплуатации.
- Акт статических испытаний. Выдается организацией, проводившей проверку. В акте указываются параметры стенда, приложенное усилие, время выдержки и итоговое заключение эксперта.
- Запись в Журнале учета. Инженер по технике безопасности (или ответственный ИТР предприятия) вносит данные в локальный Журнал учета и осмотра такелажных средств, механизмов и приспособлений.
- Маркировка (Бирка). На выдержавший проверку строп крепится металлическая или пластиковая бирка (либо наносится клеймо), где четко прописываются: индивидуальный номер изделия, его грузоподъемность и дата следующего обязательного контроля.
Нормы браковки: когда оснастку пора списывать
В такелажном деле действует жесткое правило: сомневаетесь — бракуйте. Попытка «доработать смену» на поврежденной оснастке — главная причина падения грузов.
Ниже приведены исчерпывающие критерии из регламентов Ростехнадзора. При обнаружении хотя бы одного из этих признаков строп должен быть немедленно выведен из эксплуатации. Более того, правила требуют физически уничтожить такое изделие (например, разрезать ленту или канат), чтобы исключить его случайное повторное использование.
1. Браковка текстильных стропов (СТП, СТК)
Полиэстер не терпит компромиссов. Текстильный строп отправляется в мусорный контейнер, если у него:
- Отсутствует бирка или надписи на ней невозможно прочесть.
- Есть поперечный порез или надрыв, длина которого превышает 10% от ширины ленты.
- Есть продольные порезы, суммарная длина которых больше 10% от длины самого стропа.
- Присутствуют сквозные отверстия (прожоги от сварки, химические язвы, следы трения) диаметром более 10% от ширины ленты, либо 3 и более мелких отверстия, расположенных близко друг к другу.
- Наблюдается расслоение нитей в несущих швах или в основании петли на длину более 10% от длины сшивки.
- Поверхность загрязнена нефтепродуктами, красками, цементом или смолами более чем на 50% от общей площади.
2. Браковка канатных стропов (СКП, 4СК)
Стальной канат отбраковывают как по геометрическим дефектам, так и путем подсчета лопнувших нитей. Поводом для списания служат:
- Обрыв хотя бы одной целой пряди (канат состоит из нескольких прядей, свитых вокруг сердечника).
- Превышение нормы обрыва проволочек. Для стандартных канатов двойной свивки критической отметкой считаются: 6 оборванных проволочек на участке длиной в 6 диаметров каната, или 14 проволочек на длине в 30 диаметров.
- Поверхностный износ или коррозия, из-за которых номинальный диаметр каната уменьшился на 7% и более.
- Деформация формы: выдавливание металлического или органического сердечника наружу, заломы, перекручивания («жучки»), резкий перегиб.
- Повреждение втулки: наличие трещин на алюминиевой опрессовочной гильзе или признаки того, что канат начал из нее выскальзывать.
3. Браковка цепных стропов (1СЦ, 4СЦ)
Высокопрочные цепи списывают по трем ключевым параметрам:
- Удлинение звена более чем на 5% от его первоначальной (паспортной) длины. Это означает, что металл испытал критический перегруз и потерял свои пластические свойства.
- Уменьшение диаметра сечения звена более чем на 10% вследствие износа в местах трения звеньев друг о друга.
- Наличие любых микротрещин, надрывов или расслоений на металле.
- Деформация концевых элементов: раскрытие зева крюка более чем на 10% от номинала или его изгиб.
Категорический запрет от экспертов «СКСТ»: Никогда не пытайтесь «отремонтировать» строп кустарными методами. Нельзя завязывать узлы на текстильной ленте, чтобы укоротить её или скрыть порез. Нельзя соединять порванную цепь обычными болтами с гайками. Любое такое действие в десятки раз снижает грузоподъемность изделия.
Профессиональный подход к безопасности от компании «СКСТ»
Любые регламенты и проверки бессильны, если изначальное качество такелажа вызывает вопросы. Попытка сэкономить и купить оснастки «безымянного» производства без техпаспортов и реальных заводских испытаний — это лотерея, в которой ставкой является безопасность людей и сохранность активов вашего бизнеса.
Компания «СКСТ» поставляет только сертифицированные съемные грузозахватные приспособления, прошедшие строгий многоступенчатый технический контроль.
Сотрудничая с нами, вы получаете:
- 100% легальность. Каждое изделие сопровождается индивидуальным паспортом качества и маркировочной биркой, полностью соответствующими требованиям Ростехнадзора (ФНП № 461).
- Гарантированный запас прочности. Все наши стропы (текстильные, канатные и цепные) перед отправкой заказчику проходят обязательные статические испытания на стенде с коэффициентом перегруза 1,25.
- Инженерный подбор. Наши специалисты помогут рассчитать оптимальную грузоподъемность, длину и конфигурацию стропов под ваши конкретные задачи: от работы в горячих цехах до деликатного подъема окрашенных конструкций.
Заключение
Регулярный осмотр и своевременная браковка стропов — это не бюрократическая формальность для «галочки» в журнале, а базовый закон выживания на любой строительной или производственной площадке. Внимательно следите за состоянием своей оснастки, не допускайте к работе поврежденные ленты и канаты, а плановое обновление такелажного парка доверяйте профессионалам.
