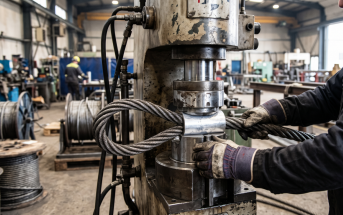

Опрессовка канатных стропов алюминиевой втулкой: технология, требования ГОСТ и правила отбраковки

Надежность любого грузоподъемного оборудования зависит от его самого слабого звена. В случае со стальными канатными стропами (типа СК, ВК, УСК) таким звеном традиционно считаются места формирования петель и концевых заделок. От того, насколько качественно зафиксирован конец каната, напрямую зависят безопасность погрузочно-разгрузочных работ, сохранность многотонных грузов и, главное, жизни людей на строительной или промышленной площадке.

Сегодня на смену трудоемкой ручной заплётке в 80% случаев пришла автоматизированная технология — опрессовка стропов алюминиевой втулкой. Этот метод перевел производство съемных грузоподъемных приспособлений (СГП) на конвейерные рельсы, обеспечив идеальную повторяемость и исключив пресловутый человеческий фактор.

В этой статье мы подробно разберем, как устроен процесс опрессовки изнутри, какие требования предъявляют государственные стандарты и как визуально отличить качественный промышленный обжим от брака.

1. Суть метода: что происходит внутри соединения?

Опрессовка каната — это способ формирования петли, при котором свободный конец стального каната закладывается обратно в тело специальной гидравлической втулки, после чего вся конструкция подвергается колоссальному давлению в матрице пресса.

С точки зрения физики, в этот момент происходит направленная пластическая деформация металла. Под воздействием усилия в сотни тонн алюминиевый сплав втулки буквально «втекает» во внутреннее пространство стального каната. Мягкий алюминий заполняет все технологические пустоты, зазоры и впадины между наружными прядями и отдельными проволоками.

В результате обжатия образуется практически монолитное, гомогенное соединение. Сила трения, возникающая между стальными проволоками каната и внутренней поверхностью деформированной втулки, настолько велика, что полностью исключает проскальзывание каната даже при критических нагрузках.

Материалы: почему именно алюминий?

В соответствии с нормативной базой, для изготовления втулок под опрессовку используются строго определенные деформируемые алюминиевые сплавы (например, марок АД0, АД1, АМц по ГОСТ 4784). Выбор в пользу алюминия обусловлен тремя факторами:

• Высокая пластичность: металл легко меняет форму под давлением, не растрескиваясь и не создавая внутренних напряжений, которые могли бы срезать проволоки каната.
• Коррозионная стойкость: алюминий не ржавеет под воздействием влаги, защищая скрытый внутри него участок каната от гниения.
• Оптимальный коэффициент трения в паре «сталь-алюминий», гарантирующий надежный замок.

Примечание: В редких случаях, когда стропы планируется эксплуатировать в агрессивных химических средах или при сверхвысоких температурах, применяются стальные втулки, однако технология их прессования требует значительно более мощного оборудования и других параметров контроля.

2. Пошаговая технология опрессовки на производстве «СКСТ»

Процесс изготовления канатных стропов методом прессования жестко регламентирован внутренними технологическими картами и технологическими инструкциями. Любое отклонение от алгоритма превращает профессиональное изделие в опасный брак. На производстве компании «СКСТ» этот процесс разделен на пять ключевых этапов.

Шаг 1. Отмотка и прецизионный рез каната

Для производства стропов используются стальные канаты по ГОСТ 2688-80 или ГОСТ 7668-80. Канат разматывается на специализированном станке и отрезается строго под прямым углом. Важнейшее условие — торец каната после реза не должен расплетаться («пушиться»). Для этого место реза предварительно обматывается мягкой проволокой или фиксируется термическим способом.

Шаг 2. Формирование петли и подбор втулки

Мастер подбирает алюминиевую втулку. Номер втулки строго привязан к номинальному диаметру обжимаемого каната. Использовать втулку «с запасом» (большего диаметра) категорически запрещено — прессу не хватит объема металла, чтобы заполнить пустоты, и канат выскочит при нагрузке. Канат продевается сквозь втулку, формируется петля нужного радиуса (внутрь при необходимости устанавливается стальной коуш), а ходовой конец каната заводится обратно во втулку.

Шаг 3. Позиционирование в матрице пресса

Конструкция помещается в рабочую зону гидравлического пресса. Пресс оснащается специальными полуматрицами, радиус которых идеально соответствует финальному диаметру опрессованной втулки. Ошибка в позиционировании заготовки приведет к перекосу втулки и образованию опасного облоя (излишков металла).

Шаг 4. Цикл обжатия

Гидравлическая система нагнетает давление. Полуматрицы начинают сходиться, плавно сжимая алюминиевый цилиндр. Давление удерживается до тех пор, пока плоскости верхней и нижней полуматриц полностью не сомкнутся. Это гарантирует, что алюминий заполнил 100% полостей внутри каната.

Шаг 5. Финишная обработка и визуальный контроль

После раскрытия пресса со втулки удаляется небольшой технологический облой (грат), образующийся в местах стыка матриц. Готовое соединение осматривается на предмет трещин и отправляется на замер геометрии.

3. Опрессовка втулкой или ручная заплётка: что выбрать?

При выборе канатных стропов снабженцы и инженеры часто сталкиваются с дилеммой: заказать стропы с обжимом втулкой или проверенную временем ручную заплётку (когда пряди каната вручную переплетаются между собой).

Несмотря на то, что оба метода легальны и прописаны в руководящих документах, между ними есть принципиальная технологическая разница. Давайте сравним их по ключевым эксплуатационным параметрам.

Таблица сравнения методов заделки концов каната

Критерий сравнения	Опрессовка алюминиевой втулкой	Ручная заплётка каната
Надежность и стабильность	100% повторяемость. Процесс автоматизирован. Если матрица сошлась, соединение гарантированно выдержит паспортную нагрузку.	Человеческий фактор. Надежность зависит от квалификации, усталости и добросовестности конкретного мастера-заплетчика.
Безопасность стропальщика	Абсолютная. Втулка имеет гладкую цилиндрическую форму. Риск травмировать руки полностью исключен.	Низкая. Со временем в месте заплетки лопаются отдельные проволоки, образуя острые «ежи», которые рвут рукавицы и ранят руки.
Удобство работы (извлечение)	Высокое. Благодаря гладкой обтекаемой форме втулки, строп легко вытягивается из-под паллет, бревен или металлоконструкций.	Низкое. Место заплетки (даже обмотанное проволокой или закрытое термоусадкой) часто цепляется за неровности груза.
Температурный режим	Ограниченный. Алюминий теряет прочность при высоких температурах. Ограничение эксплуатации — до +150°C.	Высокий. Сталь не боится нагрева. Стропы с заплёткой можно использовать в горячих цехах при температуре до +400°C.
Гибкость петли	Жесткое основание. Втулка делает участок у основания петли жестким, что требует аккуратности при строповке «на удав».	Высокая гибкость. Сплетение прядей сохраняет естественную гибкость каната по всей длине, включая основание петли.

Резюме раздела: В 90% случаев для стандартных строительных и монтажных работ опрессовка втулкой превосходит заплётку по безопасности, долговечности и цене (за счет автоматизации труда). Заплётка остается незаменимой лишь в специфических условиях — например, в металлургических цехах с экстремально высокими температурами или на нефтебазах, где алюминий нежелателен из-за требований искробезопасности.

4. Нормативная база и требования ГОСТ к опрессовке

Производство съемных грузоподъемных приспособлений в РФ строго регламентировано. Нельзя просто купить пресс и начать обжимать канаты по своему усмотрению. Каждое изделие должно соответствовать жестким государственным стандартам.

При изготовлении стропов методом опрессовки производители опираются на следующие документы:

• РД 10-33-93 — «Инструкция по устройству и безопасной эксплуатации грузоподъемных кранов». Это главный документ, который детально описывает саму технологию заделки концов каната втулками, параметры матриц и допуски.
• ГОСТ 25573-82 — Государственный стандарт, регламентирующий типы, конструкцию и размеры грузоподъемных канатных стропов.
• EN 13411-3 — Европейский стандарт, на который ориентируются современные производители при расчете геометрии втулок и усилий прессования.

Главное правило безопасности

Согласно требованиям нормативных документов, прочность конструкции после опрессовки должна составлять не менее 100% от разрывного усилия самого каната в целом.

Что это значит на практике? При проведении обязательных заводских испытаний готового стропа на разрывном стенде под критической нагрузкой, канат может лопнуть на прямом участке, но само соединение во втулке должно остаться абсолютно невредимым. Если канат начинает выскальзывать из втулки — технология нарушена, и вся партия отправляется в брак.

5. Памятка снабженцу и стропальщику: как проверить качество опрессовки при приемке?

Даже если стропы закупаются у проверенного поставщика, визуальный контроль при приемке партии или перед началом смены — это базовое правило безопасности. Некачественный обжим видно сразу, если знать, куда смотреть.

Вот чек-лист из 4 пунктов для быстрой отбраковки:

1. Правильная геометрия втулки. После выхода из пресса втулка должна иметь строго цилиндрическую форму (или форму правильного овала в сечении) с гладкой поверхностью. На ней не должно быть глубоких продольных вмятин, задиров металла или сильного бокового облоя («щек», оставшихся от плохо подогнанных матриц).
2. Абсолютное отсутствие трещин. Внимательно осмотрите тело алюминиевого цилиндра. Наличие даже микроскопических волосяных трещин — это 100% брак. Под нагрузкой такая втулка мгновенно лопнет.
3. Контрольный «хвостик» каната. Это самый важный маркер безопасности. Ходовой конец каната обязан выходить из втулки наружу. Согласно РД 10-33-93, этот хвостик должен выступать минимум на 0,5 диаметра каната (но не более 2 диаметров, чтобы не цепляться за груз). Если торец каната спрятан внутри втулки или утоплен в нее — строп использовать запрещено, так как невозможно проверить глубину захода каната.
4. Наличие маркировки. На самой втулке или на прочно закрепленной металлической бирке должно быть четкое, читаемое клеймо завода-изготовителя с указанием грузоподъемности, даты испытаний и порядкового номера стропа.

6. Почему производство канатных стропов доверяют компании «СКСТ»

Изготовление грузоподъемных стропов — это ответственность, которую нельзя доверять кустарным мастерским. Компания «СКСТ» осуществляет полный цикл производства съемных грузоподъемных приспособлений в строгом соответствии с лицензиями и ГОСТ.

• Собственный прессовый парк: Мы не перезаказываем услуги обжима у третьих лиц. Наше производство оснащено мощными гидравлическими прессами с прецизионными матрицами под любые диаметры канатов.
• Сертифицированное сырье: Для работы используются только новые стальные канаты (ГОСТ 2688-80, 7668-80) от ведущих российских метизных заводов и бесшовные втулки из пластичных алюминиевых сплавов.
• 100% контроль качества и испытания: Каждая партия стропов проходит обязательные статические испытания на специализированном разрывном стенде с нагрузкой, превышающей номинальную на 25%.
• Полный пакет документов: На каждое изделие выдается индивидуальный Паспорт качества, подтверждающий соответствие требованиям ТР ТС 010/2011 «О безопасности машин и оборудования».

7. Часто задаваемые вопросы (FAQ)

Можно ли опрессовать канат самостоятельно в условиях стройки или гаража (кувалдой, тисками, ручным домкратом)?

Ответ: Категорически нет. Чтобы алюминий «потек» и заполнил пустоты между прядями стального каната, требуется равномерное распределенное усилие в десятки и сотни тонн, которое выдает только промышленный гидравлический пресс. Обжим кувалдой или тисками деформирует втулку лишь поверхностно. При первой же серьезной нагрузке канат просто выскочит из нее, что приведет к аварии.

Что делать, если в процессе эксплуатации на алюминиевой втулке появилась глубокая царапина или вмятина от удара?

Ответ: Такой строп необходимо немедленно извлечь из обращения и передать специалисту по ТБ для дефектовки. Если глубина повреждения превышает допустимые нормы (или деформирован сам канат под втулкой), строп подлежит утилизации. Ремонту или повторной опрессовке такие узлы не подлежат.

Снижает ли опрессовка втулкой общую грузоподъемность каната?

Ответ: Нет, при правильном расчете и соблюдении технологии обжима прочность соединения во втулке равна или превышает разрывное усилие самого каната. В отличие от некоторых видов узлов или зажимов, которые снижают несущую способность каната на 20–30%, промышленная опрессовка сохраняет 100% его эффективности.
